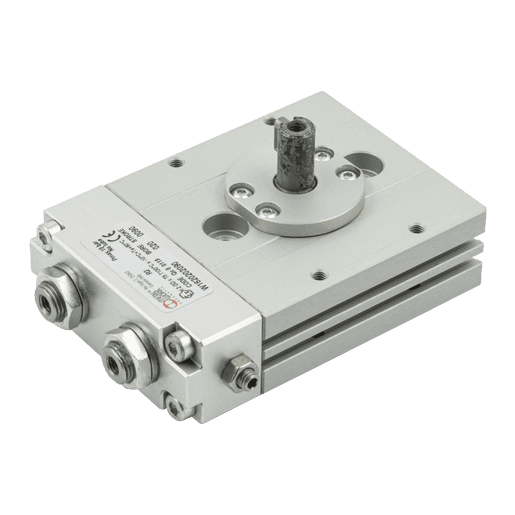

Actuador Rotativo Serie R2 (Cremallera Doble)
Actuador rotativo con cremallera doble y regulación de juego. Disponible en cuatro tamaños (12, 16, 20 y 25 mm) y dos ángulos de rotación (90° y 180°). Incluye sistema de ajuste de carrera para todos los tamaños, amortiguación neumática (excepto el tamaño más pequeño) y ranuras en el cuerpo para sensor de proximidad magnético. Suministro de aire, ajuste de carrera y ajuste de amortiguación se encuentran en un mismo lado.
Especificaciones Técnicas
SerieR2
TipoActuador rotativo con cremallera doble y regulación de juego
Presión de funcionamiento1.5 a 7 bar / 0.15 a 0.7 MPa / 22 a 101 psi
Temperatura de funcionamiento-10 a +80 °C
Ajuste de ángulo35° (+10° / -25° aprox.)
FluidoAire filtrado seco o lubricado (filtración 20 µm). Si se utiliza lubricación, esta debe ser continua
Versiones90° de rotación / 180° de rotación
FijaciónFrontal
Diámetros12, 16, 20, 25 mm
Par teórico (Nm, P = presión en bar)R2-12: 0.065 x P | R2-16: 0.11 x P | R2-20: 0.21 x P | R2-25: 0.48 x P
Carga axial máx.8 (Ø12), 14 (Ø16), 40 (Ø20), 80 (Ø25) N
Carga radial máx.8 (Ø12), 14 (Ø16), 40 (Ø20), 80 (Ø25) N
Peso con rotación de 90°0.18 (Ø12), 0.26 (Ø16), 0.63 (Ø20), 0.8 (Ø25) kg
Peso con rotación de 180°0.21 (Ø12), 0.31 (Ø16), 0.72 (Ø20), 1 (Ø25) kg
Tiempo de rotación sin carga (ángulo 90°)0.2 s
Tiempo de rotación sin carga (ángulo 180°)0.3 s
CaracterísticasSistema de ajuste de carrera para todos los tamaños. Amortiguación neumática para todos los tamaños excepto el más pequeño. Cuerpo con ranuras para sensor de proximidad magnético. Suministro de aire, ajuste de carrera y ajuste de amortiguación en el mismo lado.
NotasSe aconseja siempre el uso de reguladores de flujo. En las pruebas del actuador, cerrar totalmente el regulador y abrirlo progresivamente hasta conseguir la velocidad deseada.
CódigosW1620162090: Actuador rotativo con eje R2-16-90° | W1620162180: Actuador rotativo con eje R2-16-180° | W1620202090: Actuador rotativo con eje R2-20-90° | W1620202180: Actuador rotativo con eje R2-20-180° | W1620252090: Actuador rotativo con brida R2-25-90° | W1620252180: Actuador rotativo con brida R2-25-180°
