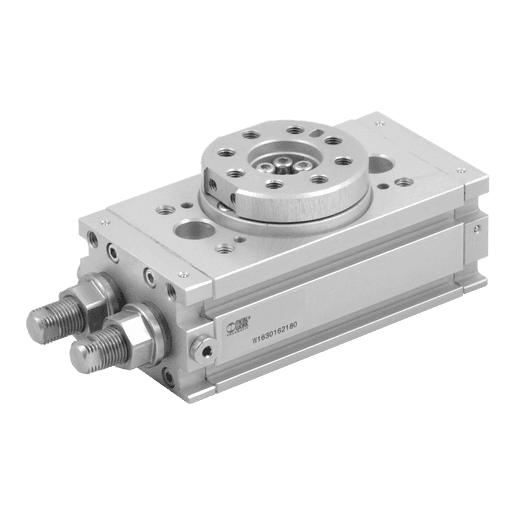

Actuador Rotativo Serie R3
Actuador rotativo con cremallera doble y ajuste de juego, con ángulo de rotación ajustable de 0° a 180°. Disponible con tope mecánico o amortiguación de final de carrera hidráulica (decelerador), en versiones con brida y con eje (para ø16-20-25-30). El cuerpo dispone de ranuras para sensores de proximidad magnéticos rasantes y la brida cuenta con un taladro para tubos de aire o cables.
Especificaciones Técnicas
SerieR3
TipoActuador rotativo con cremallera doble y ajuste de juego
Presión de funcionamiento3 a 7 bar / 0.3 a 0.7 MPa / 43.5 a 101 psi
Temperatura de funcionamiento-10 a +80 °C
Ajuste de ángulo0° a 180°
FluidoAire filtrado seco o lubricado (filtración 20 µm). Si se utiliza lubricación, esta debe ser continua
VersionesCon final de carrera mecánico / Con decelerador hidráulico
Diámetros16, 20, 22, 25, 30, 40 mm
Cilindrada (diámetros de los pistones)2 x 16, 2 x 20, 2 x 22, 2 x 25, 2 x 30, 2 x 40
Par teórico a 6 bar0.9 (R3-16), 1.8 (R3-20), 2.7 (R3-22), 4.6 (R3-25), 9.3 (R3-30), 22 (R3-40) Nm
Carga axial máx.74 (R3-16), 135 (R3-20), 195 (R3-22), 300 (R3-25), 340 (R3-30), 360 (R3-40) N
Carga radial máx.78 (R3-16), 137 (R3-20), 360 (R3-22), 450 (R3-25), 490 (R3-30), 560 (R3-40) N
Peso0.53 (R3-16), 0.99 (R3-20), 1.29 (R3-22), 2.08 (R3-25), 3.9 (R3-30), 6.7 (R3-40) kg
Tiempo de rotación sin carga0.2 s (R3-16 a R3-25); 0.3 s (R3-30 y R3-40)
Energía cinética admisible (tope mecánico)0.007 (R3-16), 0.025 (R3-20), 0.049 (R3-22), 0.082 (R3-25), 0.090 (R3-30), 0.150 (R3-40) J
Energía cinética admisible (decelerador hidráulico)R3-25: 0.29 J | R3-30: 1.10 J | R3-40: 1.60 J
NotasSe aconseja siempre el uso de reguladores de flujo. En las pruebas del actuador, cerrar totalmente el regulador y abrirlo progresivamente hasta conseguir la velocidad deseada.
CódigosW1630162180: Actuador rotativo con brida R3-16 | W1630165180: Actuador rotativo con eje R3-16 | W1630202180: Actuador rotativo con brida R3-20 | W1630205180: Actuador rotativo con eje R3-20 | W1630222180: Actuador rotativo con brida R3-22 | W1630252180: Actuador rotativo con brida R3-25 | W1630253180: Actuador rotativo con brida + decelerador R3-25 | W1630255180: Actuador rotativo con eje R3-25 | W1630256180: Actuador rotativo con eje + decelerador R3-25 | W1630302180: Actuador rotativo con brida R3-30 | W1630303180: Actuador rotativo con brida + decelerador R3-30 | W1630305180: Actuador rotativo con eje R3-30 | W1630306180: Actuador rotativo con eje + decelerador R3-30 | W1630402180: Actuador rotativo con brida R3-40 | W1630403180: Actuador rotativo con brida + decelerador R3-40
