Adaptador Roscado Prolongado (R18)

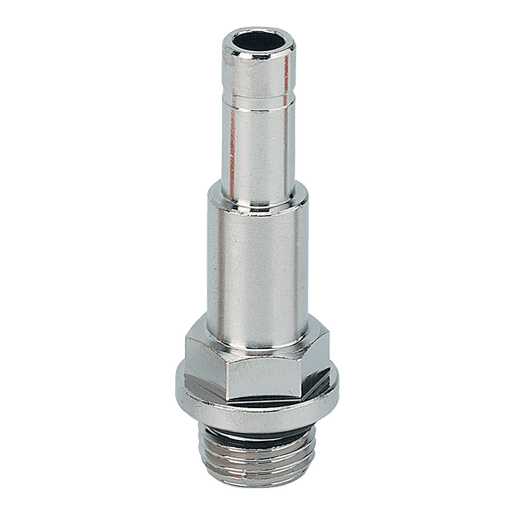

Adaptador roscado prolongado (racor automático) de la serie R (modelo R18) de Metal Work, para conectar tubos neumáticos mediante conexión push-in con rosca macho y cuerpo alargado. Su resorte de sujeción con forma especial agarra el tubo sin rayarlo ni deformarlo, y el casquillo de liberación patentado (con ranuras para destornillador) permite desmontar el tubo fácilmente con un característico sonido "click-clock". Reutilizable miles de veces sin afectar el sello neumático y mecánico.
Especificaciones Técnicas
SerieR18 (Serie R - Automatic fitting)
TipoAdaptador roscado prolongado (racor automático)
MaterialLatón niquelado
Diámetros de tubo (Ø)4 a 10 mm (según código)
RoscasG1/8", G1/4", G3/8" (según código)
Rango de diámetros de tubo (serie R)3 a 14 mm (tubos métricos); 1/8" a 1/2" (tubos en pulgadas)
Tipos de rosca (serie R)Cilíndrica ISO 228-1G (1/8-1/2), cónica ISO 7-1 (1/8-1/2), métrica M3 a M12x1.5, cónica compatible con rosca hembra NPT
Sistema de fijaciónResorte de sujeción de forma especial que agarra el tubo sin rayarlo ni deformarlo. Liberación mediante casquillo con ranuras de destornillador patentadas y sonido característico "click-clock".
Dimensiones (mm)2018002 (Ø4-1/8): F 13, Ch 6, P 40.4, L 18.2, L1 6.7, E 15, E1 7 | 2018007 (Ø6-1/8): F 13, Ch 6, P 43.4, L 20.7, L1 6.7, E 15, E1 9 | 2018008 (Ø6-1/4): F 14, Ch 8, P 46.9, L 22.2, L1 8.2, E 18, E1 9 | 2018009 (Ø8-1/8): F 13, Ch 6, P 46.5, L 22.7, L1 6.7, E 15, E1 11 | 2018010 (Ø8-1/4): F 14, Ch 8, P 50, L 24.2, L1 8.2, E 18, E1 11 | 2018011 (Ø8-3/8): F 17, Ch 9, P 51.4, L 24.7, L1 8.7, E 22, E1 13 | 2018012 (Ø10-1/4): F 14, Ch 8, P 57.2, L 27.2, L1 8.2, E 18, E1 12 | 2018013 (Ø10-3/8): F 17, Ch 9, P 58.7, L 27.7, L1 8.7, E 22, E1 12
Códigos2018002: R18 Ø4 1/8 | 2018007: R18 Ø6 1/8 | 2018008: R18 Ø6 1/4 | 2018009: R18 Ø8 1/8 | 2018010: R18 Ø8 1/4 | 2018011: R18 Ø8 3/8 | 2018012: R18 Ø10 1/4 | 2018013: R18 Ø10 3/8
