Neumática

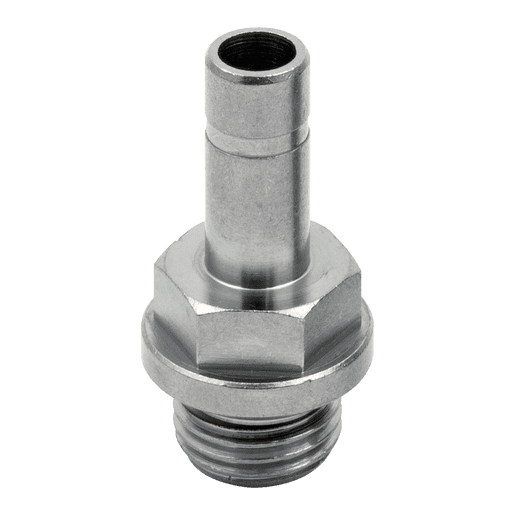

Adaptador Roscado (R6)
Adaptador roscado (racor automático) de la serie R (modelo R6) de Metal Work, para conectar tubos neumáticos mediante conexión push-in con rosca macho. Su resorte de sujeción con forma especial agarra el tubo sin rayarlo ni deformarlo, y el casquillo de liberación patentado (con ranuras para destornillador) permite desmontar el tubo fácilmente con un característico sonido "click-clock". Reutilizable miles de veces sin afectar el sello neumático y mecánico.
Especificaciones Técnicas
SerieR6 (Serie R - Automatic fitting)
TipoAdaptador roscado (racor automático)
MaterialLatón niquelado
Diámetros de tubo (Ø)3 a 14 mm (según código)
RoscasM5, M7, M12x1.5, G1/8", G1/4", G3/8", G1/2" (según código)
Rango de diámetros de tubo (serie R)3 a 14 mm (tubos métricos); 1/8" a 1/2" (tubos en pulgadas)
Tipos de rosca (serie R)Cilíndrica ISO 228-1G (1/8-1/2), cónica ISO 7-1 (1/8-1/2), métrica M3 a M12x1.5, cónica compatible con rosca hembra NPT
Sistema de fijaciónResorte de sujeción de forma especial que agarra el tubo sin rayarlo ni deformarlo. Liberación mediante casquillo con ranuras de destornillador patentadas y sonido característico "click-clock".
Dimensiones (mm)2006A02 (Ø3-M5): F 5, Ch 3.5, P 17.1, L 2, D 5.8 | 2006A01 (Ø3.17-M5): F 5, Ch 3.5, P 17.1, L 2, D 5.8 | 2006001 (Ø4-M5): F 8, Ch 4, P 25.2, L 2.5, D 9 | 2006020 (Ø4-M7): F 8, Ch 5, P 26.5, L 2.5, D 9.8 | 2006002 (Ø4-1/8): F 13, Ch 6, P 28.9, L 2.5, D 15 | 2006003 (Ø4-1/4): F 14, Ch 8, P 32.4, L 2.2, D 18 | 2006004 (Ø5-M5): F 8, Ch 4, P 25.2, L 2.7, D 9 | 2006005 (Ø5-1/8): F 13, Ch 6, P 28.9, L 3, D 15 | 2006006 (Ø5-1/4): F 14, Ch 8, P 32.4, L 3, D 18 | 2006000 (Ø6-M5): F 9, Ch 4, P 25.7, L 2.7, D 10 | 2006021 (Ø6-M7): F 8, Ch 5, P 27, L 4, D 9.8 | 2006007 (Ø6-1/8): F 13, Ch 6, P 29.4, L 4, D 15 | 2006008 (Ø6-1/4): F 14, Ch 8, P 32.9, L 4, D 18 | 2006009 (Ø8-1/8): F 13, Ch 6, P 30.6, L 5.5, D 15 | 2006010 (Ø8-1/4): F 14, Ch 8, P 34, L 6, D 18 | 2006011 (Ø8-3/8): F 17, Ch 9, P 35.4, L 6, D 22 | 2006012 (Ø10-1/4): F 14, Ch 8, P 38.2, L 7.8, D 18 | 2006013 (Ø10-3/8): F 17, Ch 9, P 38.7, L 8, D 22 | 2006022 (Ø10-1/2): F 19, Ch 11, P 41, L 8, D 26 | 2006019 (Ø12-1/4): F 14, Ch 8, P 40.7, L 7.8, D 18 | 2006014 (Ø12-3/8): F 17, Ch 9, P 42.2, L 10, D 22 | 2006015 (Ø12-1/2): F 22, Ch 11, P 44.2, L 10, D 26 | 2006016 (Ø14-3/8): F 17, Ch 9, P 46.2, L 10, D 22 | 2006017 (Ø14-1/2): F 22, Ch 11, P 48.2, L 12, D 26 | 2006101 (Ø6-M12x1.5): F 13, Ch 8, P 33, L 4, D 17 | 2006102 (Ø8-M12x1.5): F 13, Ch 8, P 33.7, L 6, D 17
Códigos2006A02: R6 Ø3 M5 | 2006A01: R6 Ø3.17 M5 | 2006001: R6 Ø4 M5 | 2006020: R6 Ø4 M7 | 2006002: R6 Ø4 1/8 | 2006003: R6 Ø4 1/4 | 2006004: R6 Ø5 M5 | 2006005: R6 Ø5 1/8 | 2006006: R6 Ø5 1/4 | 2006000: R6 Ø6 M5 | 2006021: R6 Ø6 M7 | 2006007: R6 Ø6 1/8 | 2006008: R6 Ø6 1/4 | 2006009: R6 Ø8 1/8 | 2006010: R6 Ø8 1/4 | 2006011: R6 Ø8 3/8 | 2006012: R6 Ø10 1/4 | 2006013: R6 Ø10 3/8 | 2006022: R6 Ø10 1/2 | 2006019: R6 Ø12 1/4 | 2006014: R6 Ø12 3/8 | 2006015: R6 Ø12 1/2 | 2006016: R6 Ø14 3/8 | 2006017: R6 Ø14 1/2 | 2006101: R6 Ø6 M12x1.5 | 2006102: R6 Ø8 M12x1.5
