Neumática

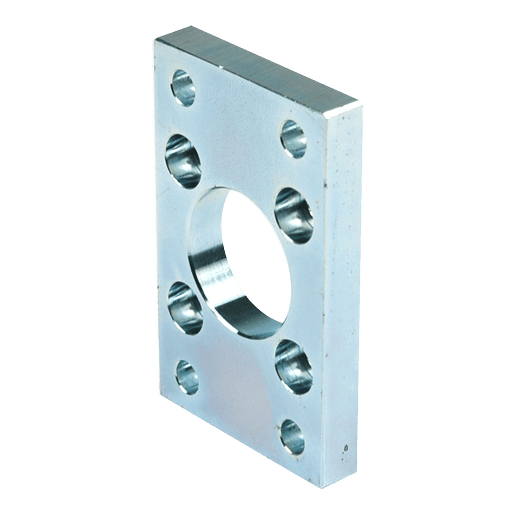

Brida de la Culata Posterior / Anterior
Brida de fijación para la culata posterior o anterior de cilindros neumáticos. Elemento utilizado para el montaje rígido del cilindro en instalaciones fijas, proporcionando una sujeción estable y alineada. Servida completa con 4 tornillos.
Especificaciones Técnicas
TipoBrida de culata (posterior / anterior)
NormaISO 15552 STD
Rango de Diámetros (Ø)32 – 125 mm
Códigos Metal WorkØ32: W0950322002 | Ø40: W0950402002 | Ø50: W0950502002 | Ø63: W0950632002 | Ø80: W0950802002 | Ø100: W0951002002 | Ø125: W0951252002
TF (mm)64 (Ø32) · 72 (Ø40) · 90 (Ø50) · 100 (Ø63) · 126 (Ø80) · 150 (Ø100) · 180 (Ø125)
UF (mm)80 (Ø32) · 90 (Ø40) · 110 (Ø50) · 120 (Ø63) · 150 (Ø80) · 178 (Ø100) · 220 (Ø125)
E (mm)50 (Ø32) · 55 (Ø40) · 65 (Ø50) · 75 (Ø63) · 95 (Ø80) · 115 (Ø100) · 140 (Ø125)
MF (mm)10 (Ø32-40) · 12 (Ø50-63) · 15 (Ø80-100) · 20 (Ø125)
R (mm)32 (Ø32) · 36 (Ø40) · 45 (Ø50) · 50 (Ø63) · 63 (Ø80) · 75 (Ø100) · 90 (Ø125)
øFB (mm)7 (Ø32) · 9 (Ø40-63) · 12 (Ø80) · 14 (Ø100) · 16 (Ø125)
W (mm)16 (Ø32) · 20 (Ø40) · 25 (Ø50-63) · 30 (Ø80) · 35 (Ø100) · 45 (Ø125)
Peso (g)246 (Ø32) · 290 (Ø40) · 522 (Ø50) · 670 (Ø63) · 1420 (Ø80) · 2040 (Ø100) · 4300 (Ø125)
Incluye4 tornillos
