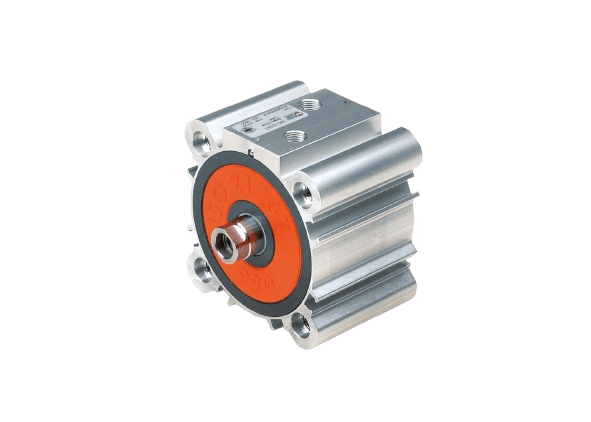

Cilindro Compacto ISO 21287 Serie LINER
Cilindro neumático compacto conforme a la norma ISO 21287, Serie LINER de Metal Work. Caracterizado por un diseño de perfil de camisa optimizado y estético, ideal para aplicaciones donde el espacio es reducido y se valora una apariencia limpia. Disponible en simple y doble efecto, con opciones de detección magnética.
Especificaciones Técnicas
TipoCilindro Compacto Normalizado
SerieLINER (aplicada a ISO 21287, ej. variantes de Serie 14 o 15 de Metal Work)
NormaISO 21287
FuncionamientoSimple efecto (vástago simple / retorno por muelle), Doble efecto
Diámetros de ÉmboloØ20mm, Ø25mm, Ø32mm, Ø40mm, Ø50mm, Ø63mm, Ø80mm, Ø100mm
Carreras EstándarDesde 5mm hasta ~100mm (varía según diámetro, pueden ser mayores bajo pedido pero limitadas por diseño compacto)
Presión de Trabajo1 a 10 bar (doble efecto); 2 a 10 bar (simple efecto)
Temperatura de Trabajo-20°C a +80°C (con juntas estándar NBR/Poliuretano)
Detección MagnéticaOpcional (con imán en el émbolo para sensores, ranuras discretas o montaje externo según diseño LINER)
AmortiguaciónMecánica (elástica) en finales de carrera. Algunos modelos pueden ofrecer amortiguación neumática regulable.
Material Camisa (Tubo)Aluminio anodizado con perfil "LINER" (liso o con ranuras optimizadas)
Material Cabezales (Culatas)Aluminio anodizado
Material VástagoAcero C45 cromado o Acero inoxidable AISI 303/420 (opcional)
JuntasPoliuretano (estándar), NBR
Conexiones NeumáticasG1/8" (Ø20-Ø25), G1/4" (Ø32-Ø63), G3/8" (Ø80-Ø100)
FijacionesAgujeros pasantes en cabezales, roscas en cabezales, y accesorios de montaje compatibles con ISO 21287.
FluidoAire comprimido filtrado, con o sin lubricación.
Características Serie LINERPerfil de camisa estético y limpio, optimizado para montaje y apariencia.
