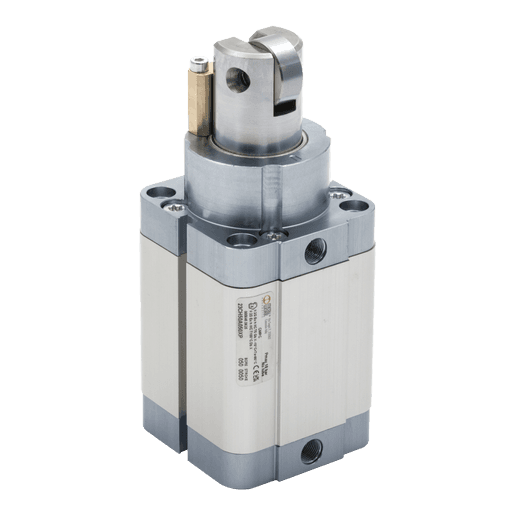

Cilindro Compacto Stopper
Cilindro compacto de tope (Stopper) desarrollado para parar piezas o portapiezas en movimiento. Disponible con o sin imán, de efecto simple con vástago de pistón sobredimensionado, y utilizable también en efecto doble con retroceso por muelle. Distancias entre fijaciones compatibles con ISO 15552 (Ø32, 50 y 80) y con el estándar francés NFE 49-004-1 y 2 (UNITOP). En las ranuras correspondientes del cilindro se puede montar un sensor magnético tipo rasante.
Especificaciones Técnicas
TipoCilindro compacto de tope (Stopper)
Presión máxima de funcionamiento10 bar / 1 MPa / 145 psi
Temperatura de funcionamiento-10 a +80 °C
FluidoAire sin lubricación. Si se utiliza lubricación, esta debe ser continuada
Diámetros y carreras (fijaciones NFE 49-004-1 y 2 UNITOP)Ø20 x 15; Ø32 x 20; Ø50 x 30; Ø80 x 30; Ø80 x 40
Diámetros y carreras (fijaciones ISO 15552)Ø32 x 20; Ø50 x 30; Ø80 x 30; Ø80 x 40
Tipo de construcciónA perfil, testera con tornillos autoformantes
VersionesSimple efecto vástago estirado; utilizable también con efecto doble con retroceso por muelle
Imán para sensoresTodas las versiones incluyen imán; bajo pedido puede suministrarse sin imán
Presión de arranqueØ20: 1.2 bar | Ø32 y Ø50: 1 bar | Ø80: 0.5 bar
PesosVer los datos técnicos generales del cilindro al comienzo del capítulo
Notas de usoPara el funcionamiento correcto se recomienda la utilización con aire filtrado a 50 µm.
Códigos23B0200015XP: Cilindro compacto Stopper, vástago Ø20 carrera 15 | 23BS200015XP: Cilindro compacto Stopper, vástago Ø20 carrera 15 (versión no magnética) | 23B0320020XP: Cilindro compacto Stopper, vástago liso Ø32, carrera 20 UNITOP | 25B0320020XP: Cilindro compacto Stopper, vástago liso Ø32, carrera 20 ISO 15552 | 23BS320020XP: Cilindro compacto Stopper, vástago liso Ø32, carrera 20 UNITOP (versión no magnética) | 25BS320020XP: Cilindro compacto Stopper, vástago liso Ø32, carrera 20 ISO 15552 (versión no magnética) | 23B0500030XP: Cilindro compacto Stopper, vástago liso Ø50, carrera 30 UNITOP | 25B0500030XP: Cilindro compacto Stopper, vástago liso Ø50, carrera 30 ISO 15552 | 23BS500030XP: Cilindro compacto Stopper, vástago liso Ø50, carrera 30 UNITOP (versión no magnética) | 25BS500030XP: Cilindro compacto Stopper, vástago liso Ø50, carrera 30 ISO 15552 (versión no magnética)
