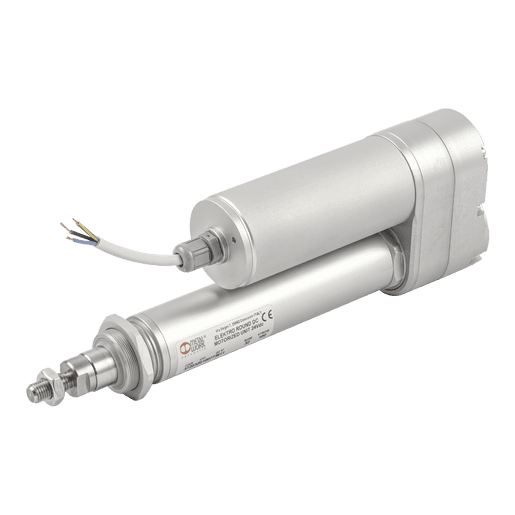

Cilindro Eléctrico Serie ELEKTRO ROUND DC
Cilindro eléctrico de la serie ELEKTRO ROUND DC accionado por motor de corriente continua de 24 VCC. El movimiento del vástago se obtiene mediante un tornillo acme o multiprincipio y una tuerca de tecnopolímero autolubricante, con pistón provisto de imán para sensores magnéticos. Disponible en versión en línea (acoplamiento directo) o engranada (transmisión por cinta y poleas 1:1), con caja de engranajes planetarios 1/13 o 1/25, codificador opcional y fusible reajustable para protección térmica. Diseñado para índice de protección IP65. Dependiendo de la configuración puede ser irreversible o reversible bajo carga.
Especificaciones Técnicas
TipoCilindro eléctrico (motor DC)
SerieELEKTRO ROUND DC
Diámetro de émboloØ32 (paso 4 o paso 25)
Rango de temperaturas-20 a +60 °C
Grado de protecciónIP65
Relación de transmisión del sistema de engranaje1/13 o 1/25
Carrera mínima30 mm
Carrera máxima1000 mm
Diámetro del vástago20 mm
Carga axial máximaVéanse los gráficos de la página A5.73
Velocidad máximaVéanse los gráficos de la página A5.73
Carga máxima en posición vertical con motor apagado (reversibilidad)Irreversible (máx. recomendada 1000 N) | Ø32 paso 25: 70 N con relación 1/25; 20 N con relación 1/13
Trabajo del ciclo a 25 °C20% (ejemplo: 2 min ON, 8 min OFF)
Oscilación radial total del vástago (sin carga, para 100 mm de carrera)0.4 mm
VersionesEn línea (motor conectado directamente al tornillo) o engranada (transmisión por cinta y poleas 1:1)
Impacto descontrolado al final de carreraNO permitido (proporcionar un recorrido extra mínimo de 5 mm)
Imán sensorSí
Posición de trabajoCualquiera
MotorCorriente directa continua DC
Suministro de voltaje24 VDC
Potencia de entrada con par máximo24 W
Corriente de entrada con par máximo1 A (24 VDC)
Supresión de interferenciaCapacitores y VDR
Dirección de rotaciónDe acuerdo a la polaridad
Codificador (opcional)Dos canales, tres pulsos por revolución para cada canal, NPN
Protección del motorProtección contra sobrecargas y cortocircuitos con fusible reajustable
Cable de energía (longitud)2 m
Peso (a carrera 0, versión en línea)1282 g (paso 4) | 1256 g (paso 25)
Peso (a carrera 0, versión engranada)1415 g (paso 4) | 1389 g (paso 25)
Peso adicional por cada mm de carrera2.5 g
