Cilindros Compactos Guiado Serie CMPG

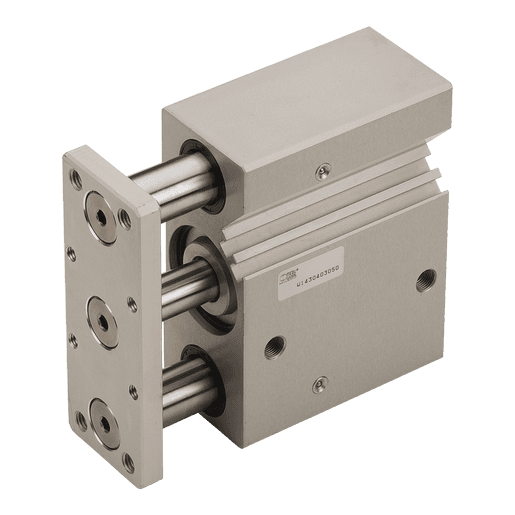

Cilindro compacto con unidad de guía integrada de la serie CMPG. En la camisa de aluminio anodizado se montan directamente los casquillos de guiado de las columnas. Disponible con casquillos de bronce sinterizado y columnas de acero al carbono cromado y rectificado, o con guías a recirculación de bolas y columnas de acero templado, cromado y rectificado. Incluye ranuras para sensores tipo rasante, opción amortiguada o no amortiguada, y agujeros roscados y calibrados para la fijación.
Especificaciones Técnicas
TipoCilindro compacto con unidad de guía integrada
SerieCMPG
Presión de funcionamiento1 a 10 bar / 0.1 a 1 MPa / 14.5 a 145 psi
Temperatura de funcionamiento-10 °C a +80 °C / 14 °F a 176 °F
FluidoAire sin lubricar. Si se lubrica, la lubricación debe ser continua
Diámetros (versión amortiguada)16; 20; 25; 32; 40; 50; 63 mm
Diámetros (versión no amortiguada)16; 20; 25; 32; 40; 50; 63; 80; 100 mm
Carreras (versión amortiguada)Ø16: 20-30-40-50 mm | Ø20 y Ø25: 20-30-40-50-75-100-150 mm | Ø32 a Ø63: 25-50-75-100-150-175 mm
Carreras (versión no amortiguada)Ø16: 10-20-25-30-40-50-75-100-150-200 mm | Ø20 y Ø25: 20-25-30-40-50-75-100-150-200 mm | Ø32 a Ø100: 25-50-75-100-150-200 mm
VersionesCon casquillo de bronce sinterizado / Con guías a recirculación de bolas
AmortiguaciónNo amortiguada (golpe de final de carrera silenciado por juntas frontales NBR) o amortiguada (tornillos regulables para graduar la amortiguación)
FijaciónAgujeros roscados y agujeros calibrados para orificios de referencia
SensoresRanuras laterales en el cuerpo para sensores tipo rasante
PesosVéanse los datos técnicos generales del capítulo
NotasSobre petición otras carreras; los puntos de fijación serán los mismos que la carrera estándar inmediata superior.
