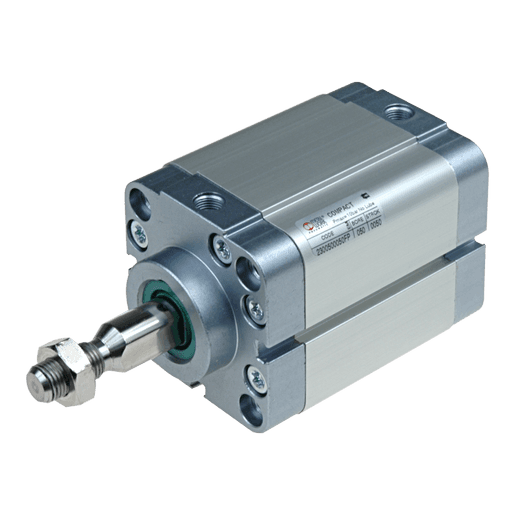

Cilindros Compactos Serie CMPC Dos Planos

Esta versión se utiliza para mantener en ángulo los objetos fijados al vástago del pistón y para aplicar pares dentro de los límites especificados. El vástago en cilindros de dos planos tiene dos superficies longitudinales opuestas y está fabricado totalmente en acero inoxidable. La culata delantera del cilindro incluye un buje de bronce sinterizado que engrana el vástago y evita su rotación. Una junta especial de poliuretano garantiza la estanqueidad al aire y la eliminación de suciedad. Esta solución técnica es más estanca y fiable que los vástagos cuadrados o hexagonales. Estos cilindros compactos vienen en las siguientes versiones: con o sin imán, doble efecto vástago simple, doble efecto vástago pasante (un vástago es de dos planos y el otro cilíndrico), centros de fijación compatibles con ISO 15552 (antes ISO 6431), o con norma francesa NFE 49-004-1 y 2 (UNITOP). El perfil especial y el hecho de que las culatas externas estén atornilladas al cuerpo dan una excelente guía. Numerosas opciones de fijación disponibles gracias a la amplia gama de puntos de anclaje. Los detectores de fin de carrera magnéticos retráctiles pueden montarse en las ranuras del cilindro para medir la posición.
