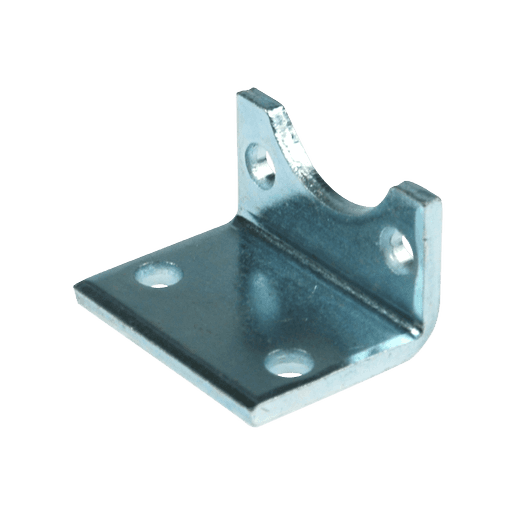

Escuadra de Fijación Modelo A-032 para ISO 15552 STD
Escuadra de fijación modelo A-032 para montaje de cilindros según norma ISO 15552 STD. Elemento utilizado para fijar y reparar cilindros neumáticos, proporcionando una sujeción robusta y alineación precisa del actuador. Disponible para diámetros desde Ø32 hasta Ø125 mm con códigos Metal Work para cada medida.
Especificaciones Técnicas
TipoEscuadra de fijación para cilindros
ModeloA-032
NormaISO 15552 STD
Rango de Diámetros (Ø)32 – 125 mm
Códigos Metal WorkØ32: W0950322001 | Ø40: W0950402001 | Ø50: W0950502001 | Ø63: W0950632001 | Ø80: W0950802001 | Ø100: W0951002001 | Ø125: W0951252001
Dimensiones por Código (mm)Consulta la tabla técnica: AB, AH, AO, AT, AU, TR, E, XA, SA varían según el diámetro del cilindro.
AB (mm)7 (Ø32) · 9 (Ø40-63) · 12 (Ø80) · 14 (Ø100) · 16 (Ø125)
AH (mm)32 (Ø32) · 36 (Ø40) · 45 (Ø50-63) · 63 (Ø80) · 71 (Ø100) · 90 (Ø125)
AO (mm)11 (Ø32) · 15 (Ø40-63) · 20 (Ø80) · 25 (Ø100) · 15 (Ø125)
AT (mm)4 (Ø32-63) · 6 (Ø80) · 8 (Ø125)
AU (mm)24 (Ø32) · 28 (Ø40-63) · 41 (Ø80-100) · 45 (Ø125)
TR (mm)32 (Ø32) · 36 (Ø40) · 45 (Ø50) · 50 (Ø63) · 63 (Ø80) · 75 (Ø100) · 90 (Ø125)
E (mm)45 (Ø32) · 52 (Ø40) · 65 (Ø50) · 75 (Ø63) · 95 (Ø80) · 115 (Ø100) · 140 (Ø125)
XA (mm)144 (Ø32) · 163 (Ø40) · 175 (Ø50) · 190 (Ø63) · 215 (Ø80) · 230 (Ø100) · 270 (Ø125)
SA (mm)142 (Ø32) · 161 (Ø40) · 170 (Ø50) · 185 (Ø63) · 210 (Ø80) · 220 (Ø100) · 250 (Ø125)
Peso (g)76 (Ø32) · 100 (Ø40) · 162 (Ø50) · 266 (Ø63) · 456 (Ø80) · 572 (Ø100) · 1130 (Ø125)
