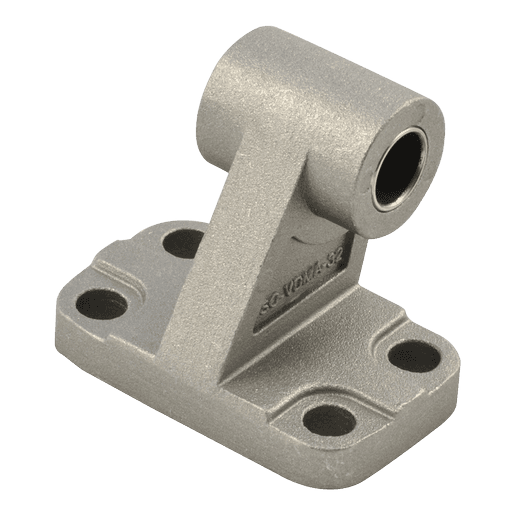

Fijación Oscilante de la Culata Posterior Angulada
Fijación oscilante angulada para la culata posterior de cilindros neumáticos. Accesorio de montaje que permite una fijación con orientación angular para compensar desalineaciones en instalaciones neumáticas. Diseñada para cilindros según norma ISO 15552 STD.
Especificaciones Técnicas
TipoFijación oscilante de culata posterior (angulada)
NormaISO 15552 STD
Rango de Diámetros (Ø)32 – 125 mm
Códigos Metal WorkØ32: W0950322017 | Ø40: W0950402017 | Ø50: W0950502017 | Ø63: W0950632017 | Ø80: W0950802017 | Ø100: W0951002017 | Ø125: W0951252017
EM (mm)26 (Ø32) · 28 (Ø40) · 32 (Ø50) · 40 (Ø63) · 50 (Ø80) · 60 (Ø100) · 70 (Ø125)
B (mm)20 (Ø32) · 22 (Ø40) · 26 (Ø50) · 30 (Ø63-80) · 38 (Ø100) · 45 (Ø125)
ØHB (mm)6.6 (Ø32-40) · 9 (Ø50-63) · 11 (Ø80-100) · 14 (Ø125)
ØCK (mm)10 (Ø32-50) · 12 (Ø40-63) · 16 (Ø80-100) · 20 (Ø100) · 25 (Ø125)
TE (mm)38 (Ø32) · 41 (Ø40) · 50 (Ø50) · 52 (Ø63) · 66 (Ø80) · 76 (Ø100) · 94 (Ø125)
RA (mm)18 (Ø32) · 22 (Ø40) · 30 (Ø50) · 35 (Ø63) · 40 (Ø80) · 50 (Ø100) · 60 (Ø125)
PH (mm)32 (Ø32) · 36 (Ø40) · 45 (Ø50-80) · 50 (Ø63) · 71 (Ø100) · 90 (Ø125)
UR (mm)31 (Ø32) · 35 (Ø40) · 45 (Ø50) · 50 (Ø63) · 60 (Ø80) · 70 (Ø100) · 90 (Ø125)
UL (mm)51 (Ø32) · 54 (Ø40) · 65 (Ø50) · 67 (Ø63) · 86 (Ø80) · 96 (Ø100) · 124 (Ø125)
L (mm)3 (Ø32) · 2 (Ø40) · 3 (Ø50) · 2 (Ø63) · 7 (Ø80) · 5 (Ø100) · 10 (Ø125)
BT (mm)8 (Ø32) · 10 (Ø40) · 12 (Ø50) · 14 (Ø63) · 14 (Ø80) · 17 (Ø100) · 20 (Ø125)
EA (mm)10 (Ø32) · 15 (Ø40) · 16 (Ø50-63) · 20 (Ø80) · 20 (Ø100) · 30 (Ø125)
P (mm)21 (Ø32-125)
Q (mm)3 (Ø32-125)
Peso (g)60 (Ø32) · 85 (Ø40) · 162 (Ø50) · 191 (Ø63) · 332 (Ø80) · 522 (Ø100) · 960 (Ø125)
