Fijación Oscilante de la Culata Posterior Hembra

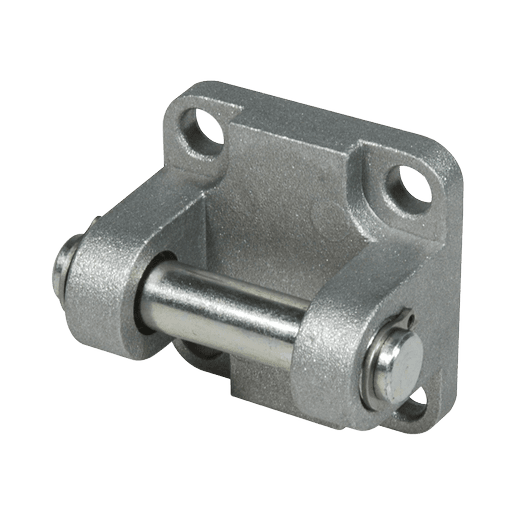

Fijación oscilante para la culata posterior de cilindros neumáticos. Elemento utilizado para montar el cilindro con grado de libertad angular, permitiendo la compensación de desalineaciones en el eje de trabajo. Servida completa con 4 tornillos, 4 arandelas, 2 seeger y 1 pasador.
Especificaciones Técnicas
TipoFijación oscilante de culata posterior (hembra)
NormaISO 15552 STD
Rango de Diámetros (Ø)32 – 320 mm
Códigos Metal WorkØ32: W0950322003 | Ø40: W0950402003 | Ø50: W0950502003 | Ø63: W0950632003 | Ø80: W0950802003 | Ø100: W0951002003 | Ø125: W0951252003 | Ø250: W0952502003 | Ø320: W0953202003
UB (mm)45 (Ø32) · 52 (Ø40) · 60 (Ø50) · 70 (Ø63) · 90 (Ø80) · 110 (Ø100) · 130 (Ø125)
CB (mm)26 (Ø32) · 28 (Ø40) · 32 (Ø50) · 40 (Ø63) · 50 (Ø80) · 60 (Ø100) · 70 (Ø125)
H14 (mm)22 (Ø32) · 25 (Ø40) · 27 (Ø50) · 32 (Ø63) · 36 (Ø80) · 41 (Ø100) · 50 (Ø125)
FL (mm)10 (Ø32) · 12 (Ø40-63) · 16 (Ø80-100) · 25 (Ø125)
CD H9 (mm)10 (Ø32) · 12 (Ø40-63) · 16 (Ø80-100) · 20 (Ø100) · 25 (Ø125)
XD (mm)142 (Ø32) · 160 (Ø40) · 170 (Ø50) · 190 (Ø63) · 210 (Ø80) · 230 (Ø100) · 275 (Ø125)
MR (mm)10 (Ø32) · 12 (Ø40-63) · 16 (Ø80) · 20 (Ø100) · 25 (Ø125)
L (mm)12 (Ø32) · 15 (Ø40-63) · 20 (Ø80) · 25 (Ø100) · 30 (Ø125)
U (mm)200 (Ø250) · 220 (Ø320)
O (mm)110 (Ø250) · 120 (Ø320)
øQ (mm)40 (Ø250) · 45 (Ø320)
P (mm)25 (Ø250) · 30 (Ø320)
N (mm)45 (Ø250) · 50 (Ø320)
F3 (mm)375 (Ø250) · 420 (Ø320)
V (mm)40 (Ø250) · 45 (Ø320)
Peso (g)116 (Ø32) · 160 (Ø40) · 252 (Ø50) · 394 (Ø63) · 670 (Ø80) · 1085 (Ø100) · 2000 (Ø125) · 7600 (Ø250) · 13200 (Ø320)
Incluye4 tornillos, 4 arandelas, 2 seeger, 1 pasador
