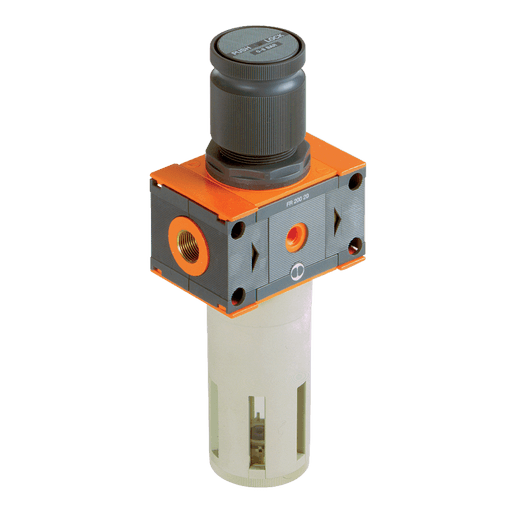

Filtro Regulador Serie Skillair
Este aparato reúne en una sola unidad el filtro y el regulador de presión, desarrollando la doble función de filtración y regulación del aire producido por el compresor. Compuesto por los mismos elementos que constituyen el regulador y el filtro, sus prestaciones son completamente análogas: capacidades elevadas con bajas pérdidas de carga, membrana especial que aporta más caudal, más estabilidad y más sensibilidad, rápida descarga de las sobrepresiones descendentes, estabilidad de la presión regulada al variar la presión de línea, máximo grado de separación de la condensación, visualización del nivel de condensación a 360° y purga de condensados con función manual semiautomática o automática.
Especificaciones Técnicas
TipoUnidad combinada filtro + regulador de presión
ModelosFR 100 · FR 200 · FR 300
Acoplamiento roscadoFR 100: 1/4" – 3/8" · FR 200: 1/4" – 3/8" – 1/2" · FR 300: 1/2" – 3/4" – 1"
Campo de regulación (bar)Versiones 0÷2 · 0÷4 · 0÷8 · 0÷12 (todos los modelos)
Grado de filtrado5 – 20 – 50 µm
Presión máx. entradaFR 100: 1.5 MPa / 15 bar / 217 psi · FR 200/300: 1.3 MPa / 13 bar / 188 psi
Caudal a 6.3 bar con ∆P 0.5 barFR 100: 1100 Nl/min (39 scfm) · FR 200: 1600 Nl/min (57 scfm) · FR 300: 3500 Nl/min (125 scfm)
Caudal a 6.3 bar con ∆P 1 barFR 100: 1600 Nl/min (57 scfm) · FR 200: 3000 Nl/min (71 scfm) · FR 300: 5600 Nl/min (200 scfm)
Temperatura máx. a 1 MPa; 10 bar; 145 psi50°C / 122°F
Peso (kg)FR 100: 0.5 · FR 200: 1 · FR 300: 1.8
Tornillos de fijación a paredFR 100: M4 x 50 · FR 200: M5 x 60 · FR 300: M5 x 70
Posición de montajeVertical
Acoplamiento manómetroG1/8"
Capacidad de la taza (cm³)FR 100: 22 · FR 200: 45 · FR 300: 75
Descarga de la condensaciónFR 100: RMSA – SAC · FR 200: RMSA – SAC – RA · FR 300: RMSA – RA
Purga RMSADescarga manual de la condensación y descarga automática cuando se quita la presión
Purga SACPurga automática con descarga de la condensación; funciona por depresión y necesita llamadas de aire variables
Purga RAPurga automática con descarga independiente de la presión y del caudal; presión máx. de entrada 10 bar
DrenajeLa versión conduce el drenaje insertando el tubo de diámetro interno 6 mm en el puerto inferior
FluidoAire filtrado con o sin lubricación; si se utiliza la lubricación, tiene que ser continua
Notas de usoLa presión debe ajustarse siempre en subida. Para mayor sensibilidad en la regulación, utilizar un regulador con presión de placa lo más cercana posible a la deseada. No tomar aire de los empalmes manométricos.
