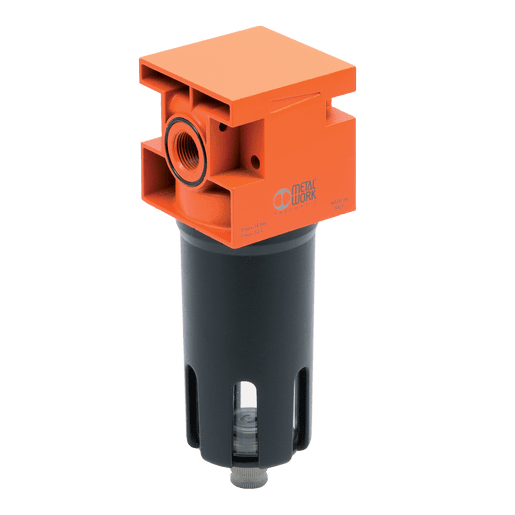

Filtro Serie New Deal
Filtro de aire comprimido de la serie New Deal, diseñado para eliminar partículas sólidas y condensado del aire. Disponible con conexiones roscadas G1/4" a G1", grados de filtración de 4, 20 y 50 µm, y purga de condensación manual/semiautomática (RMSA) o automática (SAC/RA).
Especificaciones Técnicas
SerieNew Deal
Conexión roscadaG1/4", G3/8", G1/2", G3/4", G1" (según modelo)
Grado de filtración4 µm, 20 µm, 50 µm (según modelo)
Presión máx. entrada1.8 MPa / 18 bar / 261 psi
Caudal a 6 bar (0,6 MPa ÷ 87 psi) - ∆P 0,5 bar1300 a 9100 Nl/min (46 a 324 scfm)
Caudal a 6 bar (0,6 MPa ÷ 87 psi) - ∆P 1 bar1720 a 11000 Nl/min (61 a 391 scfm)
FluidoAire comprimido
Temperatura máx. (a 1 MPa; 10 bar; 145 psi)50 °C / 122 °F
Peso0.4 a 1.2 kg (según tamaño)
Tornillos de fijación en paredM4x40, M4x55, M6x75 (según tamaño)
Posición de montajeVertical
Purga condensaciónManual - Semiautomática (RMSA) / Automática (SAC o RA) según modelo
Capacidad vaso10, 45, 170 cm³ (según tamaño)
Códigos1221005: FIL 1/4 4 RMSA TMV | 1221013: FIL 1/4 4 SAC TMV | 1221006: FIL 1/4 20 RMSA TMV | 1221014: FIL 1/4 20 SAC TMV | 1221008: FIL 1/4 50 RMSA TMV | 1221016: FIL 1/4 50 SAC TMV | 1321005: FIL 3/8 4 RMSA TMV | 1321009: FIL 3/8 4 RA TMV | 1321013: FIL 3/8 4 SAC TMV | 1321006: FIL 3/8 20 RMSA TMV | 1321010: FIL 3/8 20 RA TMV | 1321014: FIL 3/8 20 SAC TMV | 1321008: FIL 3/8 50 RMSA TMV | 1321012: FIL 3/8 50 RA TMV | 1321016: FIL 3/8 50 SAC TMV | 1421005: FIL 1/2 4 RMSA TMV | 1421009: FIL 1/2 4 RA TMV | 1421013: FIL 1/2 4 SAC TMV | 1421006: FIL 1/2 20 RMSA TMV | 1421010: FIL 1/2 20 RA TMV | 1421014: FIL 1/2 20 SAC TMV | 1421008: FIL 1/2 50 RMSA TMV | 1421012: FIL 1/2 50 RA TMV | 1421016: FIL 1/2 50 SAC TMV | 1521005: FIL 3/4 4 RMSA TMV | 1521009: FIL 3/4 4 RA TMV | 1521006: FIL 3/4 20 RMSA TMV | 1521010: FIL 3/4 20 RA TMV | 1521008: FIL 3/4 50 RMSA TMV | 1521012: FIL 3/4 50 RA TMV | 1621005: FIL 1 4 RMSA TMV | 1621009: FIL 1 4 RA TMV | 1621006: FIL 1 20 RMSA TMV | 1621010: FIL 1 20 RA TMV | 1621008: FIL 1 50 RMSA TMV | 1621012: FIL 1 50 RA TMV
