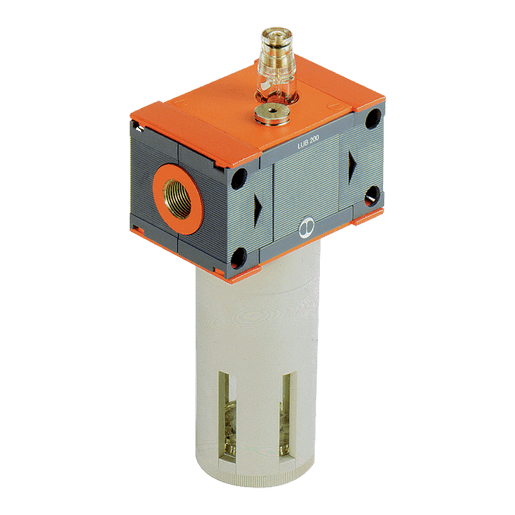

Lubricador Serie Skillair
El lubricador neumático es el sistema más simple para obtener una buena lubrificación de los accionadores conectados a un circuito. El aire que fluye de la red general a través del lubricador encuentra la membrana que obstruye la sección de paso y fuerza el aire a través del conducto Venturi. El descenso de la presión provocado por el Venturi crea un remolino desde la cúpula visiva, a través del pequeño tubo, hasta el depósito que contiene el aceite; el aceite, controlado en las cantidades aspiradas por el punzón de regulación, pasa siguiendo el trayecto hacia atrás desde el depósito hasta el circuito.
Especificaciones Técnicas
TipoLubricador de aire comprimido (lubricación por niebla)
ModelosLUB 100 · LUB 200 · LUB 300
Tipo de lubricaciónNiebla
Conexión roscadaLUB 100: 1/4" – 3/8" · LUB 200: 1/4" – 3/8" – 1/2" · LUB 300: 1/2" – 3/4" – 1"
Capacidad depósito (cm³)LUB 100: 50 · LUB 200: 95 · LUB 300: 160
VersionesStandard – CA – CD (todos los modelos) · LUB 300 además: ML · Otras versiones según modelo: ML, CDV, CDML
Presión máx. entradaLUB 100: 1.5 MPa / 15 bar / 217 psi · LUB 200/300: 1.3 MPa / 13 bar / 188 psi
Capacidad a 6 bar con ∆P 0.5 barLUB 100: 1100 Nl/min (39 scfm) · LUB 200: 2200 Nl/min (71 scfm) · LUB 300: 3500 Nl/min (125 scfm)
Capacidad a 6 bar con ∆P 1 barLUB 100: 1500 Nl/min (53 scfm) · LUB 200: 3700 Nl/min (131 scfm) · LUB 300: 5500 Nl/min (196 scfm)
FluidoAire comprimido filtrado
Temperatura máx. a 1 MPa; 10 bar; 145 psi50°C / 122°F
Peso (kg)LUB 100: 0.4 · LUB 200: 0.7 · LUB 300: 1.4
Tornillos fijación en paredLUB 100: M4 x 50 · LUB 200: M5 x 60 · LUB 300: M5 x 70
Posición de montajeVertical
Aceites aconsejadosISO E UNI FD22 (Energol HPL ÷ Spinesso ÷ Mobil DTE ÷ Tellus Oil)
Notas de usoInstalar el lubricador lo más cercano posible al punto de utilización. Llenar con aceite el vaso antes de introducir el sistema en presión. No usar aceites detergentes, aceites para circuitos de freno ni disolventes en general. Para una correcta lubricación, fijar la regulación mediante el tornillo de forma que se suministre 1 gota cada 300–600 Nl.
