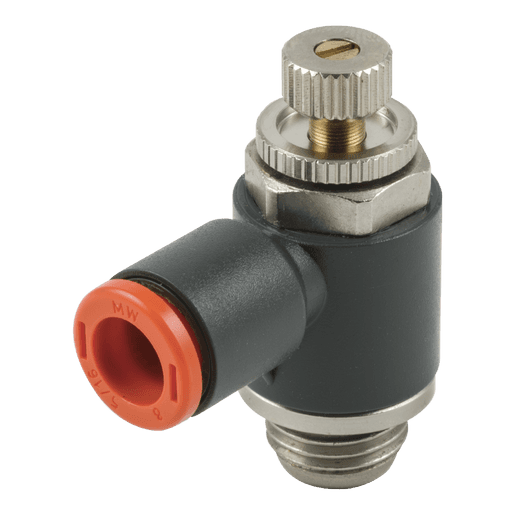

Micro-Regulador de Flujo Compacto Serie MRF
Micro-regulador de flujo compacto Serie MRF, disponible en versiones COMPACT N y COMPACT O. Diseñado para el control preciso de caudal en sistemas neumáticos con espacio limitado. Regulación con destornillador y posibilidad de capuchón anti-manipulación mono-uso (COMPACT O) o con destornillador y pomo con bloqueo por tuerca (COMPACT N). Anillo orientable incluso con el MRF montado. Compatible con válvula de abertura progresiva.
Especificaciones Técnicas
TipoMicro-regulador de flujo compacto
SerieMRF COMPACT N / COMPACT O
ConexionesM5, G1/8, G1/4, G3/8, G1/2 (métrica o BSP); 10-32 UNF, 1/8 NPT, 1/4 NPT, 3/8 NPT, 1/2 NPT (COMPACT N)
Diámetros de TuboØ4 mm, Ø5 mm, Ø6 mm, Ø8 mm, Ø10 mm, Ø12 mm (según conexión)
Presión Máx. de Entrada10 bar (1 MPa / 145 psi)
Rango de Temperatura (Anillo Tecnopolímero)-10°C a +50°C
Rango de Temperatura (Anillo Latón)-10°C a +70°C
Caudal Máx. en Regulación (a 6.3 bar)150 – 2000 Nl/min (según modelo)
Caudal Máx. en Descarga Libre - Aguja Cerrada (a 6.3 bar)140 – 1750 Nl/min (según modelo)
Caudal Máx. en Descarga Libre - Aguja Abierta (a 6.3 bar)240 – 2700 Nl/min (según modelo)
RegulaciónManual (solo COMPACT N) o con destornillador
Sistema InternoAguja cónica
FluidoAire comprimido filtrado con o sin lubricación
Material CuerpoLatón niquelado
Material AnilloLatón niquelado o tecnopolímero
CaracterísticasVolumen reducido, anillo orientable con MRF montado, compatible con válvula de abertura progresiva, capuchón anti-manipulación mono-uso (COMPACT O), bloqueo con tuerca (COMPACT N)
CódigosG1/8: Ø4 (9021002C, 9021102V, 9021202B) | G1/8: Ø6 (9021006C, 9021106V, 9021206B) | G1/8: Ø8 (9021008C, 9021108V, 9021208B) | G1/4: Ø6 (9021007C, 9021107V, 9021207B) | G1/4: Ø8 (9021009C, 9021109V, 9021209B) | G1/4: Ø10 (9021011C, 9021111V, 9021211B) | G1/4: Ø12 (9021014C, 9021114V, 9021214B) | G3/8: Ø10 (9021012C, 9021112V, 9021212B) | G3/8: Ø12 (9021015C, 9021115V, 9021215B) | G1/2: Ø12 (9021016C, 9021116V, 9021216B)
