Neumática

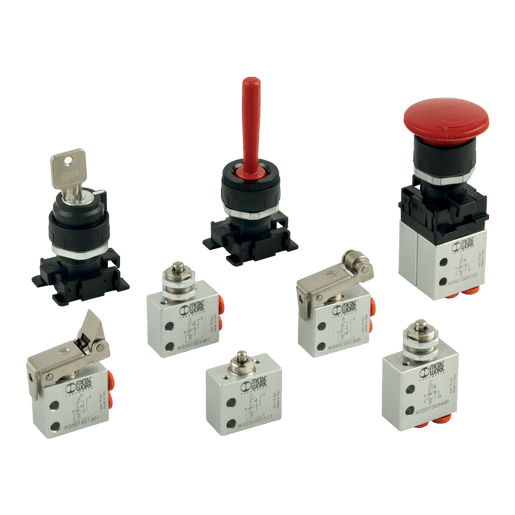

Miniválvulas Mecánicas y Manuales Serie VME
Miniválvulas de asiento (poppet) con accionamiento mecánico y manual de la serie VME. Compactas y versátiles, se instalan en cualquier posición y admiten racores push-in axiales o laterales para tubo Ø4 y rosca M5, ideales para señalización y mando en circuitos neumáticos reducidos.
Especificaciones Técnicas
TipoVálvula de asiento (poppet)
VersionesMecánicas y manuales
Puerto de conexiónRacor push-in para tubo Ø4 y M5 (axial o lateral)
Operadores mecánicosPulsador (plunger) – Pulsador para montaje en pared – Palanca con rodillo – Palanca con rodillo unidireccional
Operadores manualesSegún el tipo de panel de accionamiento seleccionado
Par de apriete tornillos autorroscantes (versión pulsador)0.6 Nm
Presión de trabajo0.5 a 10 bar
Temperatura de trabajo-10°C a +60°C
Diámetro nominal2.5 mm
Conductancia C16.5 Nl/min · bar
Relación crítica b0.03 bar/bar
Caudal a 6 bar con ∆P 0.5 bar35 Nl/min
Caudal a 6 bar con ∆P 1 bar60 Nl/min
Fuerza de accionamiento – Pulsador a 6 bar8 N
InstalaciónEn cualquier posición
Compatibilidad con aceitesVer capítulo Z1
FluidoAire filtrado sin lubricación; si se utiliza lubricación, tiene que ser continua
