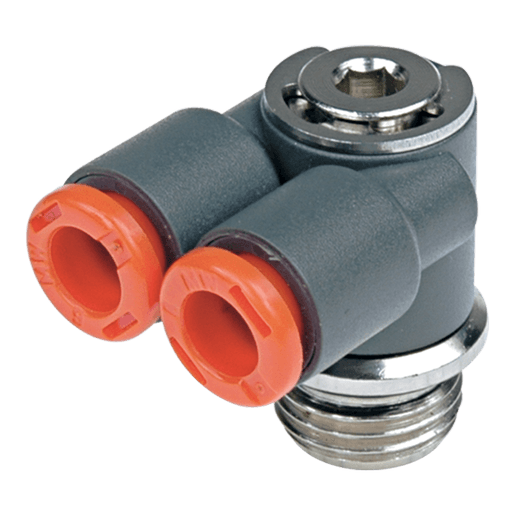

Racor Banjo Giratorio Tecnopolímero Doble Paralelo (RL25)
Racor automático tipo banjo giratorio doble paralelo de la serie R (modelo RL25) de Metal Work, fabricado en tecnopolímero, para conectar dos tubos neumáticos del mismo diámetro en configuración paralela mediante conexión push-in, con rosca giratoria para una orientación flexible. Su resorte de sujeción con forma especial agarra el tubo sin rayarlo ni deformarlo, y el casquillo de liberación patentado (con ranuras para destornillador) permite desmontar el tubo fácilmente con un característico sonido "click-clock". Reutilizable miles de veces sin afectar el sello neumático y mecánico.
Especificaciones Técnicas
SerieRL25 (Serie R - Automatic fitting)
TipoRacor banjo giratorio doble paralelo (tecnopolímero)
MaterialTecnopolímero
Diámetros de tubo (Ø)4, 6, 8 mm (según código)
Roscas (F)M5, M7, G1/8", G1/4", G3/8" (según código)
Rango de diámetros de tubo (serie R)3 a 14 mm (tubos métricos); 1/8" a 1/2" (tubos en pulgadas)
Tipos de rosca (serie R)Cilíndrica ISO 228-1G (1/8-1/2), cónica ISO 7-1 (1/8-1/2), métrica M3 a M12x1.5, cónica compatible con rosca hembra NPT
Sistema de fijaciónResorte de sujeción de forma especial que agarra el tubo sin rayarlo ni deformarlo. Liberación mediante casquillo con ranuras de destornillador patentadas y sonido característico "click-clock".
Dimensiones (mm)2L25001 (Ø4-M5): L 17.7, L1 13.1, L2 5, L3 19.2, E 8, E1 9.2, CH 2, P 4 | 2L25002 (Ø4-M7): L 17.7, L1 14.6, L2 5, L3 19.2, E 9.8, E1 9.2, CH 3, P 5 | 2L25003 (Ø4-1/8): L 17.7, L1 16.5, L2 5, L3 19.2, E 13, E1 9.2, CH 3, P 6 | 2L25004 (Ø6-1/8): L 23, L1 18.3, L2 5.75, L3 22.8, E 14, E1 11.3, CH 3, P 6 | 2L25005 (Ø6-1/4): L 23, L1 21.2, L2 5.75, L3 22.8, E 16.4, E1 11.3, CH 4, P 8 | 2L25008 (Ø8-1/4): L 25.8, L1 22.2, L2 7.2, L3 28.2, E 18, E1 13.8, CH 4, P 8 | 2L25009 (Ø8-3/8): L 25.8, L1 23.8, L2 7.2, L3 28.2, E 20, E1 13.8, CH 5, P 9
Códigos2L25001: RL25 Ø4 M5 | 2L25002: RL25 Ø4 M7 | 2L25003: RL25 Ø4 1/8 | 2L25004: RL25 Ø6 1/8 | 2L25005: RL25 Ø6 1/4 | 2L25008: RL25 Ø8 1/4 | 2L25009: RL25 Ø8 3/8
