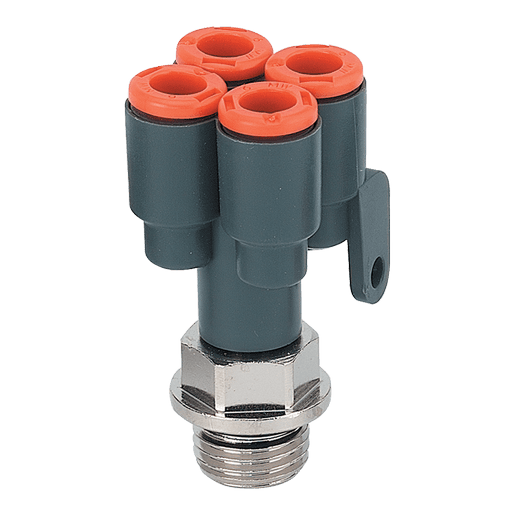

Racor Doble Tecnopolímero (R43)
Racor automático doble de tecnopolímero de la serie R (modelo RL43) de Metal Work, ideal para conectar tuberías y actuadores de forma rápida y segura. Su resorte de sujeción con forma especial agarra el tubo sin rayarlo ni deformarlo, y el casquillo de liberación patentado (con ranuras para destornillador) permite desmontar el tubo fácilmente con un característico sonido "click-clock". Reutilizable miles de veces sin afectar el sello neumático y mecánico.
Especificaciones Técnicas
SerieRL43 (Serie R - Automatic fitting)
TipoRacor automático doble de tecnopolímero
MaterialTecnopolímero
Diámetros de tubo (Ø1)4 y 6 mm (según código)
RoscasM5, G1/8", G1/4" (según código)
Rango de diámetros de tubo (serie R)3 a 14 mm (tubos métricos); 1/8" a 1/2" (tubos en pulgadas)
Tipos de rosca (serie R)Cilíndrica ISO 228-1G (1/8-1/2), cónica ISO 7-1 (1/8-1/2), métrica M3 a M12x1.5, cónica compatible con rosca hembra NPT
Sistema de fijaciónResorte de sujeción de forma especial que agarra el tubo sin rayarlo ni deformarlo. Liberación mediante casquillo con ranuras de destornillador patentadas y sonido característico "click-clock".
Dimensiones (mm)2L43001 (Ø4-M5): F 9.2, E1 8, E 9, Ch 4, P 35.5, L 17.9, L1 8.7, L2 8, I 21.3, I1 3.3 | 2L43002 (Ø4-1/8): F 9.2, E1 14, E 12, Ch 6, P 41.6, L 17.9, L1 8.7, L2 8, I 21.3, I1 3.3 | 2L43003 (Ø4-1/4): F 9.2, E1 18, E 14, Ch 8, P 44.6, L 17.9, L1 8.7, L2 8, I 21.3, I1 3.3 | 2L43008 (Ø6-1/8): F 11.3, E1 14, E 12, Ch 6, P 43.7, L 22.6, L1 11.3, L2 9.5, I 25.6, I1 3.3 | 2L43009 (Ø6-1/4): F 11.3, E1 18, E 14, Ch 8, P 46.7, L 22.6, L1 11.3, L2 9.5, I 25.6, I1 3.3
Códigos2L43001: RL43 Ø4 M5 | 2L43002: RL43 Ø4 1/8 | 2L43003: RL43 Ø4 1/4 | 2L43008: RL43 Ø6 1/8 | 2L43009: RL43 Ø6 1/4
