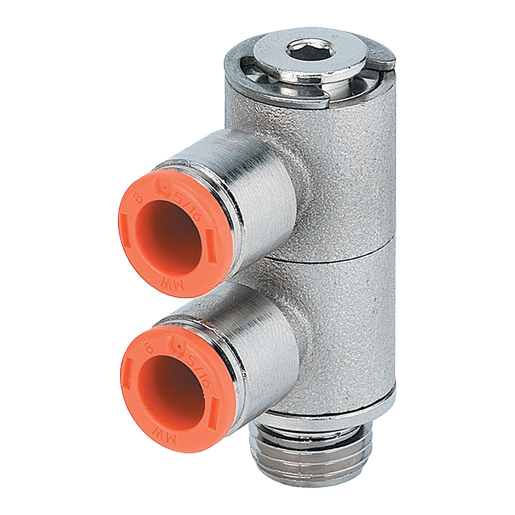

Racor Tornillo Doble Banjo Simple Giratorio (R50)
Neumática

Racor Tornillo Doble Banjo Simple Giratorio (R50)

Racor automático tipo tornillo doble banjo simple giratorio de la serie R (modelo RL50) de Metal Work, fabricado en tecnopolímero, para conectar tubos neumáticos mediante conexión push-in con banjo giratorio y rosca macho, permitiendo una orientación flexible de la línea. Su resorte de sujeción con forma especial agarra el tubo sin rayarlo ni deformarlo, y el casquillo de liberación patentado (con ranuras para destornillador) permite desmontar el tubo fácilmente con un característico sonido "click-clock". Reutilizable miles de veces sin afectar el sello neumático y mecánico.

Especificaciones Técnicas

SerieRL50 (Serie R - Automatic fitting)
TipoRacor tornillo doble banjo simple giratorio (tecnopolímero)
MaterialTecnopolímero
Diámetros de tubo (Ø)4, 5, 6, 8, 10 mm (según código)
Roscas (F)M5, G1/8", G1/4" (según código)
Rango de diámetros de tubo (serie R)3 a 14 mm (tubos métricos); 1/8" a 1/2" (tubos en pulgadas)
Tipos de rosca (serie R)Cilíndrica ISO 228-1G (1/8-1/2), cónica ISO 7-1 (1/8-1/2), métrica M3 a M12x1.5, cónica compatible con rosca hembra NPT
Sistema de fijaciónResorte de sujeción de forma especial que agarra el tubo sin rayarlo ni deformarlo. Liberación mediante casquillo con ranuras de destornillador patentadas y sonido característico "click-clock".
Dimensiones (mm)2L50001 (Ø4-M5): CH 2, E 9.5, E1 9.5, L 20.2, L1 30.3, L2 11.5, L3 6.8, P 4 | 2L50002 (Ø4-1/8): CH 3, E 14, E1 9.5, L 20.2, L1 40.9, L2 15.5, L3 9.1, P 6 | 2033002 (R33 Ø5-1/8): CH 5, E 14, E1 12, L 25, L1 42, L2 15, L3 10.5, P 6 | 2L50007 (Ø6-M5): CH 2, E 9.5, E1 11.3, L 23.5, L1 30.3, L2 11.5, L3 6.8, P 4 | 2L50008 (Ø6-1/8): CH 3, E 14, E1 11.3, L 23.5, L1 40.9, L2 15.5, L3 9.1, P 6 | 2L50009 (Ø6-1/4): CH 4, E 18, E1 11.5, L 23, L1 47, L2 17.2, L3 10.2, P 8 | 2L50010 (Ø8-1/8): CH 3, E 14, E1 13.8, L 24.8, L1 40.9, L2 15.5, L3 9.1, P 6 | 2L50011 (Ø8-1/4): CH 4, E 18, E1 13.8, L 26.5, L1 47, L2 17.2, L3 10.2, P 8 | 2L50013 (Ø10-1/4): CH 4, E 18, E1 16.5, L 31.4, L1 47, L2 17.2, L3 10.2, P 8
Códigos2L50001: RL50 Ø4 M5 | 2L50002: RL50 Ø4 1/8 | 2033002: R33 Ø5 1/8 | 2L50007: RL50 Ø6 M5 | 2L50008: RL50 Ø6 1/8 | 2L50009: RL50 Ø6 1/4 | 2L50010: RL50 Ø8 1/8 | 2L50011: RL50 Ø8 1/4 | 2L50013: RL50 Ø10 1/4
