Neumática

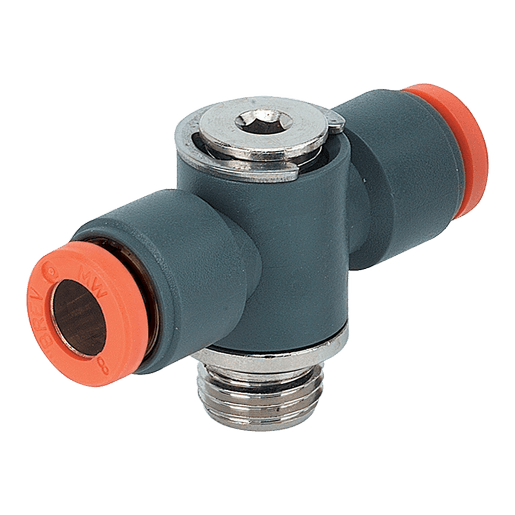

Racor Tornillo Macho Banjo Doble Giratorio Tecnopolímero (R20/A)
Racor automático tipo tornillo macho banjo doble giratorio de la serie R (modelo R20/A) de Metal Work, fabricado en tecnopolímero, para conectar dos tubos neumáticos mediante conexión push-in con banjo giratorio y rosca macho, permitiendo una orientación flexible de la línea. Su resorte de sujeción con forma especial agarra el tubo sin rayarlo ni deformarlo, y el casquillo de liberación patentado (con ranuras para destornillador) permite desmontar el tubo fácilmente con un característico sonido "click-clock". Reutilizable miles de veces sin afectar el sello neumático y mecánico.
Especificaciones Técnicas
SerieR20/A (Serie R - Automatic fitting)
TipoRacor tornillo macho banjo doble giratorio (tecnopolímero)
MaterialTecnopolímero
Diámetros de tubo (Ø)4, 5, 6, 8, 10, 12 mm (según código)
Roscas (F)M5, G1/8", G1/4", G3/8", G1/2" (según código)
Rango de diámetros de tubo (serie R)3 a 14 mm (tubos métricos); 1/8" a 1/2" (tubos en pulgadas)
Tipos de rosca (serie R)Cilíndrica ISO 228-1G (1/8-1/2), cónica ISO 7-1 (1/8-1/2), métrica M3 a M12x1.5, cónica compatible con rosca hembra NPT
Sistema de fijaciónResorte de sujeción de forma especial que agarra el tubo sin rayarlo ni deformarlo. Liberación mediante casquillo con ranuras de destornillador patentadas y sonido característico "click-clock".
Dimensiones (mm)2020A01 (Ø4-M5): Ch 2, P 4, L 40, L1 16.8, L2 6.5, E 9.9, E1 10.9 | 2020A02 (Ø4-1/8): Ch 3, P 6, L 45, L1 27, L2 10.5, E 14, E1 12.5 | 2020A03 (Ø5-M5): Ch 2, P 4, L 43, L1 18.8, L2 8.5, E 9.9, E1 13.5 | 2020A04 (Ø5-1/8): Ch 3, P 6, L 46, L1 27, L2 10.5, E 14, E1 13.5 | 2020A05 (Ø6-1/8): Ch 3, P 6, L 45, L1 27, L2 10.5, E 14, E1 15 | 2020A07 (Ø6-1/4): Ch 4, P 8, L 48, L1 31.5, L2 11.5, E 18, E1 15 | 2020A06 (Ø8-1/8): Ch 3, P 6, L 51, L1 27, L2 10.5, E 14, E1 16.3 | 2020A08 (Ø8-1/4): Ch 4, P 8, L 54, L1 31.5, L2 11.5, E 18, E1 16.3 | 2020A09 (Ø10-1/4): Ch 4, P 8, L 64, L1 31.5, L2 11.5, E 18, E1 18.5 | 2020A10 (Ø12-1/4): Ch 4, P 8, L 64, L1 31.5, L2 11.5, E 18, E1 21 | 2020A11 (Ø12-3/8): Ch 5, P 9, L 68, L1 36, L2 13.5, E 22, E1 21 | 2020A12 (Ø12-1/2): Ch 8, P 11, L 72, L1 42, L2 16.2, E 26, E1 21
Códigos2020A01: R20/A Ø4 M5 | 2020A02: R20/A Ø4 1/8 | 2020A03: R20/A Ø5 M5 | 2020A04: R20/A Ø5 1/8 | 2020A05: R20/A Ø6 1/8 | 2020A07: R20/A Ø6 1/4 | 2020A06: R20/A Ø8 1/8 | 2020A08: R20/A Ø8 1/4 | 2020A09: R20/A Ø10 1/4 | 2020A10: R20/A Ø12 1/4 | 2020A11: R20/A Ø12 3/8 | 2020A12: R20/A Ø12 1/2
