Racor Tornillo Macho Banjo Simple Orientable (RL54)
Neumática

Racor Tornillo Macho Banjo Simple Orientable (RL54)

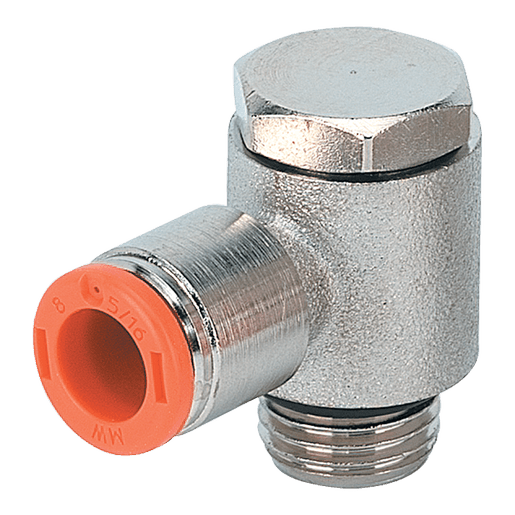

Racor automático tipo tornillo macho banjo simple orientable de la serie R (modelo RL54) de Metal Work, fabricado en tecnopolímero, para conectar un tubo neumático mediante conexión push-in con banjo orientable y rosca macho, permitiendo una orientación flexible de la línea. Su resorte de sujeción con forma especial agarra el tubo sin rayarlo ni deformarlo, y el casquillo de liberación patentado (con ranuras para destornillador) permite desmontar el tubo fácilmente con un característico sonido "click-clock". Reutilizable miles de veces sin afectar el sello neumático y mecánico.

Especificaciones Técnicas

SerieRL54 (Serie R - Automatic fitting)
TipoRacor tornillo macho banjo simple orientable (tecnopolímero)
MaterialTecnopolímero
Diámetros de tubo (Ø)4, 6, 8, 10, 12, 14 mm (según código)
Roscas (F)M5, G1/8", G1/4", G3/8", G1/2" (según código)
Rango de diámetros de tubo (serie R)3 a 14 mm (tubos métricos); 1/8" a 1/2" (tubos en pulgadas)
Tipos de rosca (serie R)Cilíndrica ISO 228-1G (1/8-1/2), cónica ISO 7-1 (1/8-1/2), métrica M3 a M12x1.5, cónica compatible con rosca hembra NPT
Sistema de fijaciónResorte de sujeción de forma especial que agarra el tubo sin rayarlo ni deformarlo. Liberación mediante casquillo con ranuras de destornillador patentadas y sonido característico "click-clock".
Dimensiones (mm)2L54001 (Ø4-M5): CH 9, E 9.5, E1 9.5, L 20.2, L1 18.7, P 4.5 | 2L54002 (Ø4-1/8): CH 13, E 14, E1 9.5, L 21.3, L1 25.3, P 6.2 | 2L54007 (Ø6-M5): CH 9, E 9.5, E1 11.3, L 23.5, L1 18.7, P 4.5 | 2L54008 (Ø6-1/8): CH 13, E 14, E1 11.5, L 23, L1 25.3, P 6.2 | 2L54009 (Ø6-1/4): CH 16, E 18, E1 11.5, L 24.5, L1 29.2, P 8 | 2L54010 (Ø8-1/8): CH 13, E 14, E1 13.8, L 24.8, L1 25.3, P 6.2 | 2L54011 (Ø8-1/4): CH 16, E 18, E1 13.8, L 26.5, L1 29.2, P 8 | 2L54012 (Ø8-3/8): CH 20, E 21, E1 13.8, L 28.5, L1 35.4, P 9 | 2L54013 (Ø10-1/4): CH 16, E 18, E1 16.5, L 31.4, L1 29.2, P 8 | 2L54014 (Ø10-3/8): CH 20, E 21, E1 16, L 32.8, L1 35.4, P 9 | 2L54018 (Ø12-1/4): CH 16, E 18, E1 19.5, L 33, L1 29.2, P 8 | 2L54016 (Ø12-3/8): CH 20, E 21, E1 19.5, L 35.3, L1 35.4, P 9 | 2L54017 (Ø12-1/2): CH 25, E 26, E1 19.5, L 37, L1 40, P 11 | 2L54020 (Ø14-1/2): CH 25, E 26, E1 22, L 35, L1 40, P 11
Códigos2L54001: RL54 Ø4 M5 | 2L54002: RL54 Ø4 1/8 | 2L54007: RL54 Ø6 M5 | 2L54008: RL54 Ø6 1/8 | 2L54009: RL54 Ø6 1/4 | 2L54010: RL54 Ø8 1/8 | 2L54011: RL54 Ø8 1/4 | 2L54012: RL54 Ø8 3/8 | 2L54013: RL54 Ø10 1/4 | 2L54014: RL54 Ø10 3/8 | 2L54018: RL54 Ø12 1/4 | 2L54016: RL54 Ø12 3/8 | 2L54017: RL54 Ø12 1/2 | 2L54020: RL54 Ø14 1/2
