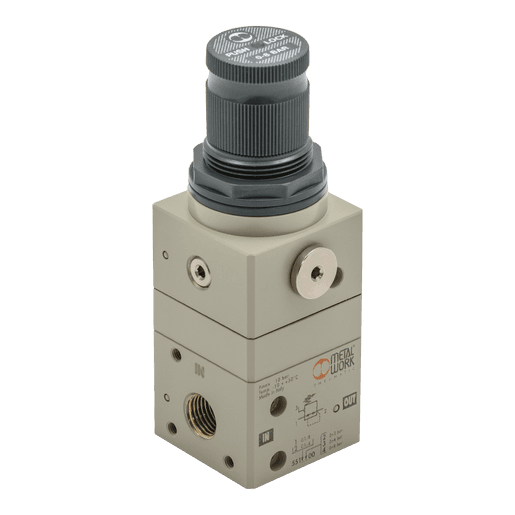

Regulador de Precisión de Gran Descarga Serie GS
Reguladores de precisión de la serie GS con gran descarga de sobrepresión y elevado caudal. El diseño contempla la válvula de regulación de presión y la regulación del escape situadas contrapuestas, logrando un comportamiento sustancialmente simétrico: regulación precisa con elevado caudal tanto en salida como en escape. La presión regulada es prácticamente insensible a la variación de la presión del sistema, garantizando precisión incluso ante grandes variaciones de la presión de entrada. Aptos para alimentar cilindros de bajo rozamiento, control de tensores y bobinas. Disponibles en 2 tamaños (1/8" y 1/4") y 3 campos de regulación (0-2, 0-4 y 0-8 bar).
Especificaciones Técnicas
SerieGS
TipoRegulador de precisión de gran descarga
Acoplamiento roscadoG1/8", G1/4" (según modelo)
Campo de regulación0-2, 0-4, 0-8 bar (según modelo)
Presión máx. entrada10 bar
Caudal a 6.3 bar con ∆P = 0.5 bar900 Nl/min (1/8") | 1170 Nl/min (1/4")
Caudal a 6.3 bar con ∆P = 1 bar1200 Nl/min (1/8") | 1380 Nl/min (1/4")
FluidoAire filtrado sin lubricación. El aire tiene que ser filtrado previamente con un grado de filtrado de al menos 10 µm
Temperatura de ejercicio-10 a +50 °C
Posición de montajeEn cualquier posición
Acoplamiento manométricoG1/8"
Peso600 g
Caudal en descarga a 4 bar (P. regulada) - ∆P 0.1 bar450 Nl/min (1/8") | 810 Nl/min (1/4")
Caudal en descarga a 4 bar (P. regulada) - ∆P 0.5 bar900 Nl/min (1/8") | 1190 Nl/min (1/4")
Variación P. reg. (2 bar) al variar la P aguas arriba (de 4 a 10 bar)±20 mbar
Sensibilidad relieving30 mbar
Consumo de aire fuga continua< 0.1 Nl/min
FijaciónAgujeros pasantes practicados en el cuerpo o con accesorio escuadra de fijación
Notas de usoLa regulación de la presión tiene que realizarse siempre en subida. Para una mayor precisión, utilizar un regulador con presión de placa lo más cercana posible a la presión deseada. No tomar aire de los empalmes manométricos. La ligera fuga de aire es necesaria para el buen funcionamiento y no debe considerarse una disfunción.
Códigos5511200: REG. GS 1/8 02 | 5511300: REG. GS 1/8 04 | 5511400: REG. GS 1/8 08 | 5512200: REG. GS 1/4 02 | 5512300: REG. GS 1/4 04 | 5512400: REG. GS 1/4 08
