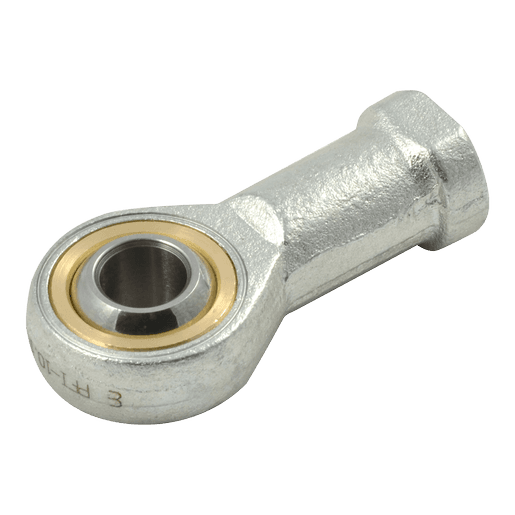

Rótula Articulada de Vástago
Rótula articulada para el vástago del cilindro neumático. Elemento de fijación utilizado cuando es necesario alinear el eje del vástago con su alojamiento, compensando desalineaciones angulares. Ideal para aplicaciones que requieren movimiento oscilante o articulado.
Especificaciones Técnicas
TipoRótula articulada de vástago
NormaISO 15552 STD
Rango de Diámetros (Ø)32 – 320 mm
Códigos Metal WorkØ32: W0950322025 | Ø40: W0950402025 | Ø50/63: W0950502025 | Ø80/100: W0950802025 | Ø125: W0951252025 | Ø250: W0952502025 | Ø320: W0953202025
øM (mm)10 (Ø32) · 12 (Ø40) · 16 (Ø50-63) · 20 (Ø80-100) · 30 (Ø125) · 40 (Ø250) · 50 (Ø320)
C (mm)15 (Ø32) · 17 (Ø40) · 22 (Ø50-63) · 26 (Ø80-100) · 36 (Ø125) · 45 (Ø250) · 60 (Ø320)
B1 (mm)10.5 (Ø32) · 12 (Ø40) · 15 (Ø50-63) · 18 (Ø80-100) · 25 (Ø125) · 33 (Ø250) · 45 (Ø320)
B (mm)14 (Ø32) · 16 (Ø40) · 21 (Ø50-63) · 25 (Ø80-100) · 37 (Ø125) · 49 (Ø250) · 60 (Ø320)
A (mm)28 (Ø32) · 32 (Ø40) · 42 (Ø50-63) · 50 (Ø80-100) · 70 (Ø125) · 102 (Ø250) · 117 (Ø320)
L (mm)57 (Ø32) · 66 (Ø40) · 85 (Ø50-63) · 102 (Ø80-100) · 145 (Ø125) · 193 (Ø250) · 218.5 (Ø320)
F (mm)43 (Ø32) · 50 (Ø40) · 64 (Ø50-63) · 77 (Ø80-100) · 110 (Ø125) · 142 (Ø250) · 160 (Ø320)
D (mm)10 (Ø32) · 12 (Ø40) · 16 (Ø50-63) · 20 (Ø80-100) · 30 (Ø125)
øG (rosca)M10x1.25 (Ø32) · M12x1.25 (Ø40) · M16x1.5 (Ø50-63) · M20x1.5 (Ø80-100) · M27x2 (Ø125)
D (Ø250/320, rosca)M42x2 (Ø250) · M48x2 (Ø320)
øG (Ø250/320)56 (Ø250) · 66 (Ø320)
CH (mm)15 (Ø32) · 17.5 (Ø40) · 22 (Ø50-63) · 27.5 (Ø80-100) · 40 (Ø125) · 55 (Ø250) · 65 (Ø320)
øG1 (mm)17 (Ø32) · 19 (Ø40-63) · 22 (Ø50*/63*) · 27 (Ø80-100) · 41 (Ø125) · 69 (Ø250) · 75 (Ø320)
Peso (g)78 (Ø32) · 116 (Ø40) · 226 (Ø50-63) · 404 (Ø80-100) · 1190 (Ø125) · 2800 (Ø250) · 5000 (Ø320)
Incluye1 pieza para confección
