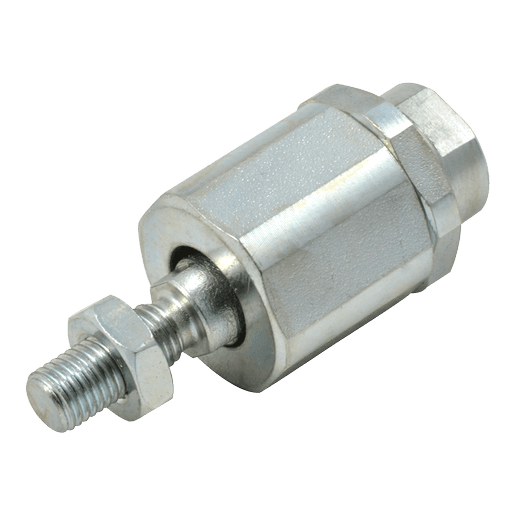

Rótula Autoalineante
Rótula autoalineante para el vástago del cilindro neumático. Elemento utilizado para fijar y reparar cilindros, permitiendo la compensación automática de desalineaciones angulares. Proporciona una conexión articulada que se adapta a movimientos oscilantes y cargas laterales. Servida 1 pieza para confección.
Especificaciones Técnicas
TipoRótula autoalineante
NormaISO 15552 STD
Rango de Diámetros (Ø)32 – 100 mm
Códigos Metal WorkØ32: W0950322030 | Ø40: W0950402030 | Ø50/63: W0950502030 | Ø80/100: W0950802030
A (rosca)M10x1.25 (Ø32) · M12x1.25 (Ø40) · M16x1.5 (Ø50-63) · M20x1.5 (Ø80-100)
B (mm)20 (Ø32) · 24 (Ø40) · 32 (Ø50-63) · 40 (Ø80-100)
C (mm)20 (Ø32) · 20 (Ø40) · 32 (Ø50-63) · 40 (Ø80-100)
D (mm)71 (Ø32) · 75 (Ø40) · 103 (Ø50-63) · 119 (Ø80-100)
øF (mm)22 (Ø32) · 22 (Ø40) · 32 (Ø50-63) · 32 (Ø80-100)
øE (mm)4 (Ø32-100)
SW1 (mm)12 (Ø32-40) · 20 (Ø50-100)
SW2 (mm)30 (Ø32-40) · 41 (Ø50-100)
SW3 (mm)30 (Ø32-40) · 41 (Ø50-100)
SW4 (mm)19 (Ø32-40) · 30 (Ø50-100)
SW5 (mm)17 (Ø32) · 19 (Ø40) · 24 (Ø50-63) · 30 (Ø80-100)
Peso (g)216 (Ø32) · 220 (Ø40) · 620 (Ø50-63) · 680 (Ø80-100)
Incluye1 pieza para confección
