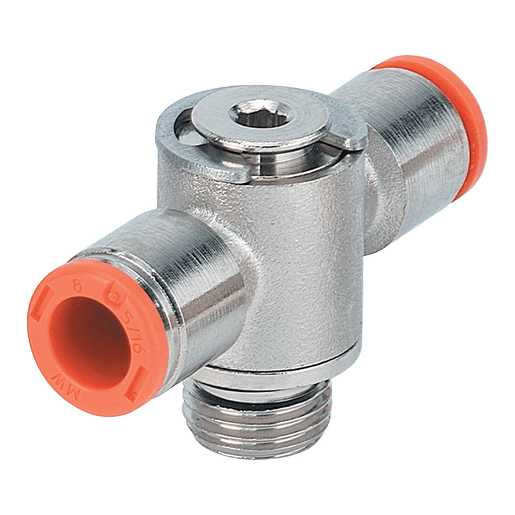

Tornillo Macho Banjo Doble Giratorio (R16)
Neumática

Tornillo Macho Banjo Doble Giratorio (R16)

Racor automático tipo tornillo macho banjo doble giratorio de la serie R (modelo R16/RL16) de Metal Work, para conectar dos tubos neumáticos mediante conexión push-in con banjo giratorio y rosca macho, permitiendo una orientación flexible de la línea. Su resorte de sujeción con forma especial agarra el tubo sin rayarlo ni deformarlo, y el casquillo de liberación patentado (con ranuras para destornillador) permite desmontar el tubo fácilmente con un característico sonido "click-clock". Reutilizable miles de veces sin afectar el sello neumático y mecánico.

Especificaciones Técnicas

SerieR16 / RL16 (Serie R - Automatic fitting)
TipoTornillo macho banjo doble giratorio (racor automático)
MaterialTecnopolímero (códigos RL16) / Latón niquelado (códigos R16)
Diámetros de tubo (Ø)4, 5, 6, 8, 10, 12 mm (según código)
Roscas (F)M5, M7, G1/8", G1/4", G3/8", G1/2" (según código)
Rango de diámetros de tubo (serie R)3 a 14 mm (tubos métricos); 1/8" a 1/2" (tubos en pulgadas)
Tipos de rosca (serie R)Cilíndrica ISO 228-1G (1/8-1/2), cónica ISO 7-1 (1/8-1/2), métrica M3 a M12x1.5, cónica compatible con rosca hembra NPT
Sistema de fijaciónResorte de sujeción de forma especial que agarra el tubo sin rayarlo ni deformarlo. Liberación mediante casquillo con ranuras de destornillador patentadas y sonido característico "click-clock".
Dimensiones (mm)2L15001 (Ø4-M5): CH 2, P 4, L 40.4, L1 18.4, E 9.5, E1 9.5 | 2L15020 (Ø4-M7): CH 3, P 5, L 40.4, L1 18.5, E 9.8, E1 9.5 | 2L15002 (Ø4-1/8): CH 3, P 6, L 42.6, L1 24.9, E 14, E1 9.5 | 2015003 (Ø5-M5): CH 2, P 4, L 47.6, L1 18.8, E 9.9, E1 12 | 2015004 (Ø5-1/8): CH 3, P 6, L 49.5, L1 27, E 14, E1 13.5 | 2L15106 (Ø6-M5): CH 2, P 4, L 47, L1 18.4, E 9.5, E1 11.3 | 2L15021 (Ø6-M7): CH 3, P 5, L 47, L1 18.5, E 9.8, E1 11.3 | 2L15005 (Ø6-1/8): CH 3, P 6, L 46, L1 24.9, E 14, E1 11.5 | 2L15007 (Ø6-1/4): CH 4, P 8, L 49, L1 29.4, E 18, E1 11.5 | 2L15006 (Ø8-1/8): CH 3, P 6, L 49.6, L1 24.9, E 14, E1 13.8 | 2L15008 (Ø8-1/4): CH 4, P 8, L 53, L1 29.4, E 18, E1 13.8 | 2L15013 (Ø8-3/8): CH 5, P 9, L 57, L1 35.6, E 18, E1 13.8 | 2L15009 (Ø10-1/4): CH 4, P 8, L 62.8, L1 29.4, E 22, E1 16.5 | 2L15014 (Ø10-3/8): CH 5, P 9, L 65.6, L1 35.6, E 22, E1 16 | 2015010 (Ø12-1/4): CH 4, P 8, L 66, L1 29.4, E 18, E1 19.5 | 2015011 (Ø12-3/8): CH 5, P 9, L 70.6, L1 35.6, E 22, E1 19.5 | 2015012 (Ø12-1/2): CH 8, P 11, L 74, L1 40.8, E 26, E1 19.5
Códigos2L15001: RL16 Ø4 M5 | 2L15020: RL16 Ø4 M7 | 2L15002: RL16 Ø4 1/8 | 2015003: R16 Ø5 M5 | 2015004: R16 Ø5 1/8 | 2L15106: RL16 Ø6 M5 | 2L15021: RL16 Ø6 M7 | 2L15005: RL16 Ø6 1/8 | 2L15007: RL16 Ø6 1/4 | 2L15006: RL16 Ø8 1/8 | 2L15008: RL16 Ø8 1/4 | 2L15013: RL16 Ø8 3/8 | 2L15009: RL16 Ø10 1/4 | 2L15014: RL16 Ø10 3/8 | 2015010: RL16 Ø12 1/4 | 2015011: RL16 Ø12 3/8 | 2015012: RL16 Ø12 1/2
