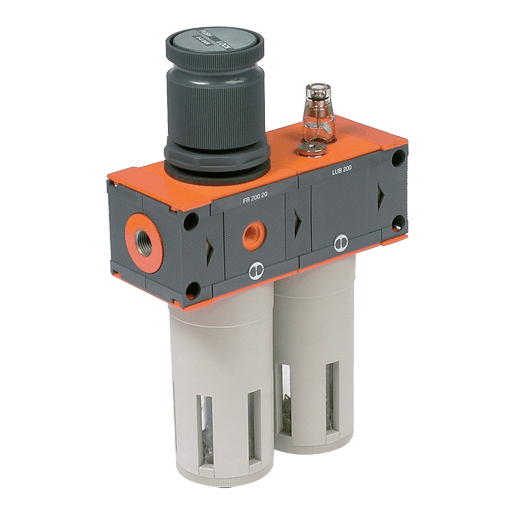

Unidad FR+LUB Serie Skillair
Unidad de mantenimiento combinada filtro-regulador más lubricador (FR+L) de la serie Skillair®. Integra en un solo bloque la filtración, la regulación de presión y la lubrificación del aire comprimido, con las mismas prestaciones que las unidades individuales de la serie.
Especificaciones Técnicas
TipoUnidad combinada filtro + regulador + lubricador
ModelosFR+L 100 · FR+L 200 · FR+L 300
Conexión roscadaFR+L 100: 1/4" – 3/8" · FR+L 200: 1/4" – 3/8" – 1/2" · FR+L 300: 1/2" – 3/4" – 1"
Campo de regulación (bar)Versiones 0÷8 · 0÷12
Grado de filtración5 – 20 – 50 µm
Presión máx. entradaFR+L 100: 1.5 MPa / 15 bar / 217 psi · FR+L 200/300: 1.3 MPa / 13 bar / 188 psi
Caudal a 6 bar con ∆P 0.5 barFR+L 100: 300 Nl/min (11 scfm) · FR+L 200: 1200 Nl/min (43 scfm) · FR+L 300: 2300 Nl/min (82 scfm)
Caudal a 6 bar con ∆P 1 barFR+L 100: 800 Nl/min (28 scfm) · FR+L 200: 2400 Nl/min (85 scfm) · FR+L 300: 4000 Nl/min (142 scfm)
FluidoAire comprimido
Temperatura máx. a 10 bar50°C / 122°F
Peso (kg)FR+L 100: 0.7 · FR+L 200: 1.35 · FR+L 300: 2.7
Tornillos de fijación en paredFR+L 100: M4 x 50 · FR+L 200: M4 x 60 · FR+L 300: M5 x 70
Dimensiones máximas A (mm)FR+L 100: 121 · FR+L 200: 149 · FR+L 300: 175 – 177
Dimensiones máximas B (mm)FR+L 100: 199 · FR+L 200: 245 · FR+L 300: 278
Dimensiones máximas C (mm)FR+L 100: 50 · FR+L 200: 63 · FR+L 300: 72
Dimensiones máximas E (mm)FR+L 100: 106 · FR+L 200: 134 · FR+L 300: 157
Dimensiones máximas F (mm)FR+L 100: 26 · FR+L 200: 36 · FR+L 300: 42
Fijación (L)FR+L 100: Orificio x M4 · FR+L 200/300: Orificio x M5
